Как читать аэрологическую диаграмму
Автор: Силенко Владимир
Правая шкала графика - высота в метрах над уровнем моря и облачность в виде затемненного столба.
Левая и нижняя шкала - температура воздуха.
Самая нижняя шкала - шкала времени и дата, совсем справа-внизу.
Самая правая шкала - шкала направления и силы ветра.
Красная линия - это распределение температур по высоте. График "косой", т.е. ось температур наклонная.
Зеленая линия - это точка росы, т.е. температура при которой влага в воздухе начнем конденсироваться.
Чтобы узнать температуру на какой-то высоте, проводим прямую от правой шкалы до пересечения с красной кривой, и введем вниз параллельно тонким красным линиям. По левой и нижней шкале читаем температуру.
Но нас больше интересует не сама температура, а ее градиент - изменение с высотой. Обратите внимание на тонкие серые линии, идущие с наклоном влево-вверх (по центру графика там путаются другие линии, но по краям они четко видны) Это линии сухоадиабатического процесса. Если температурная кривая у земли идет параллельно этим линиям, то это показывает на отличную термичную погоду.
Термики будут, если красная кривая в нижней части графика идет с наклоном и до высоты где она начинает изгибаться вправо (там начинается инверсия).
Теперь про облака. Как вы наверно уже заметили, кроме красной кривой на графике имеется еще и зеленая. Это - точка росы, вернее ее зависимость от высоты. Она всегда располагается слева от температурной кривой. Если они соприкасаются, это значит что на данной высоте стопроцентная влажность. На графике имеется треугольник из серой и синей линий. Он символизируют количество водяного пара в воздухе. Не вдаваясь в научные джунгли, объясню только то, что вершина треугольника - есть база облаков. (Внимание! Это справедливо лишь в том случае, когда температурная кривая идет наклонно). Если инверсия (загиб красной кривой) начинается ниже предполагаемой базы облаков, то облаков не будет вообще (я имею ввиду кучевые облака).

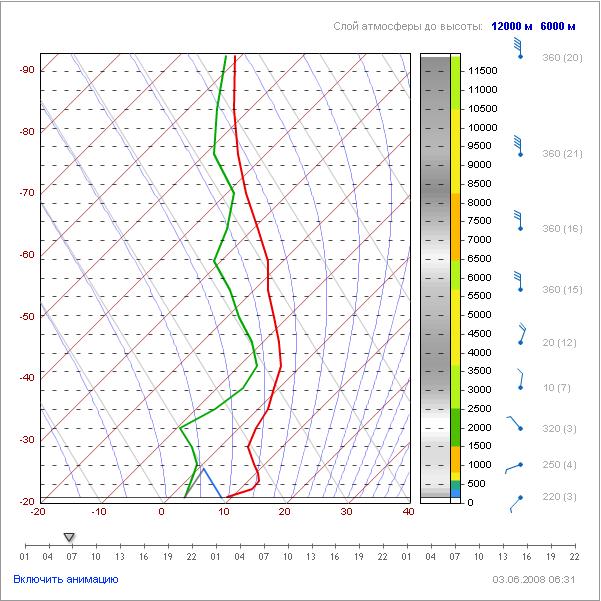

Рассмотрим пример:
На данной диаграмме можно прочитать следующее:
На 6:30 утра 3.06.2008 на уровне земли направление ветра будет составлять 220 градусов с силой 3м/. На высоте 1000 - 250градусов с силой 4м/с, На высоте 2000 - 320 градусов с силой 3м/с.
Температура у земли будет составлять 10градусов, на 1000м - 5градусов, на 2000м - 2 граудуса, 3000м - 0 градусов.
В связи с тем, что линия распределения температур и линия точки росы (красная и зеленая) нигде не пересекаются облачность (кучевые облака) будет отсутствовать.
Термическая активность нулевая. (красная линия наклонена вообще в другую сторону)
По всей высоте, от 0 до 11500 облачность разной силы плотности.

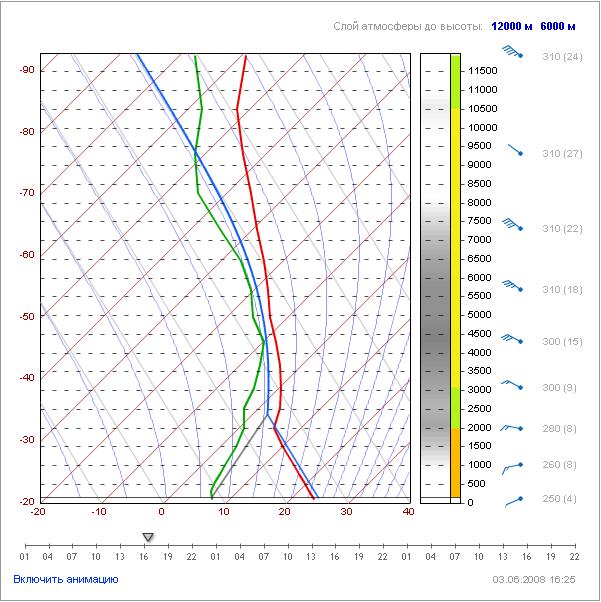

Рассмотрим ещё пример:
На данной диаграмме можно прочитать следующее:
На 16:25 утра 3.06.2008 на уровне земли направление ветра будет составлять 250 градусов с силой 4м/. На высоте 1000 - 260градусов с силой 8м/с, На высоте 2000 - 280 градусов с силой 8м/с.
Температура у земли будет составлять 25градусов, на 1000м - 15градусов, на 2000м - 8 граудуса, 3000м - 0 градусов.
В связи с тем, что линия распределения температур и линия точки росы (красная и зеленая) нигде не пересекаются облачность (кучевые облака) будет отсутствовать.
Термическая активность высокая. (красная линия наклонена влево и идет параллельно тонким серым линиям) Высота термиков составит 2000м (на этой высоте красная линия перестает быть параллельной тонким серым и отклоняется вправо.)
По всей высоте, от 1000 до 8000 облачность разной силы плотности.
